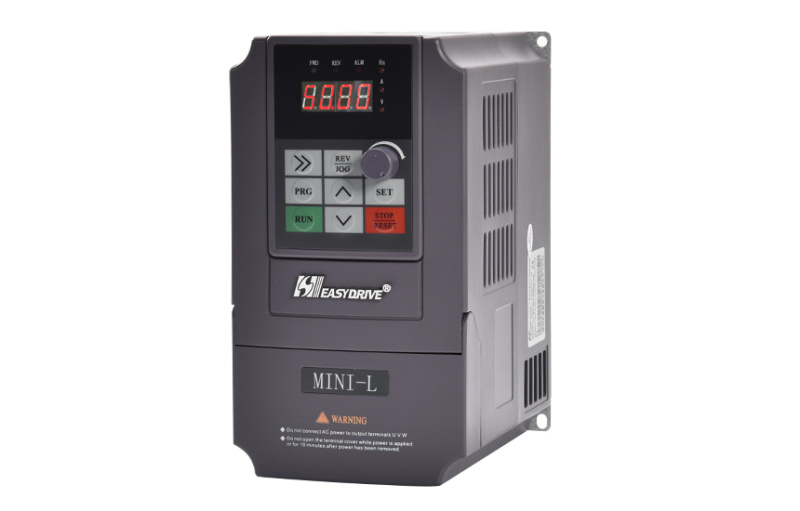

MINI-L系列是易驱电气开发的小功率变频器，采用前沿的控制方式实现了高转矩、高精度、宽调速范围，能够用户对通用变频器的要求。为客户提供了实用的PID调节器、简易PLC、可编程的输入输出端子控制、脉冲频率给定等多种强大功能，具备体积小、操作简单、功能齐全等优点。
①SVC电流矢量控制方式，V/F控制方式可选。
②V/F曲线多节点设置，配置灵活。
③电机参数静态自整定功能。
④多功能可编程输入端口，可编程继电器输出。
⑤内置PID调节器，方便客户进行简单的流量，压力等闭环控制。
⑥过流，过压监测保护，z大限度保护客户的设备和变频器。
⑦独特的自适应控制技术，独特的脉宽调制技术，以使控制性能z优。
⑧紧凑的结构设计，体积小，性能可靠。
⑨适应大范围宽电网变动设计，尤其适应国内低压特殊场合。
项目 | 标准规范 | |
输入 | 输入电压 | 单相220V、三相380V；50Hz/60Hz |
变动容许值 | 电压：-20% ～+20％ 电压失衡率：<3% | |
输出 | 额定电压 | 0～220V/0～380V |
频率范围 | 0Hz～400Hz | |
控制功能 | 调制方式 | 优化空间电压矢量PWM |
控制方式 | 无速度传感器矢量控制 | |
频率精度 | 数字设定：z高频率×±0. 01%；模拟设定： z高频率×±0.2% | |
频率分辨率 | 数字设定：0.01Hz；模拟设定：z高频率×0.1% | |
转矩提升 | 自动转矩提升，手动转矩提升1%～30.0%(V/F模式) | |
V/F曲线 | 线性V/F曲线、平方V/F曲线、用户自定义V/F曲线 | |
内置PID | 方便地构成闭环控制系统，适用于压力、流量控制 | |
多段速运行 | 通过内置PLC或控制端子实现多段速运行 | |
转矩特性 | 1HZ时输出额定转矩的150%，转速稳定精度0.1% | |
电机参数自 辨识 | 在电机完全静止的情况下自动辨识电机参数，以获得z 佳控制效果 | |
运行命令通 道 | 操作面板给定；控制端子给定；串行口给定；可三种方 式切换 | |
频率设定通 道 | 键盘电位器给定；键盘▲、▼键给定；数字给定；串行 给定；端子UP/DOWN给定；模拟信号给定；组合给定 | |
开关输入通道 | 正、反转指令；6路可编程开关量输入，z多可设定30种功能。 | |
模拟输入通道 | 2路模拟信号输入，0～20mA、0～10V可选 | |
模拟输出通道 | 模拟信号输出0～10V、0～20mA可选 | |
开关量输出通道 | 3路可编程开路集电极输出；1路继电器输出信号； | |
LED数码显示 | 可显示设定频率、输出电压、输出电流等参数 | |
保护功能 | 过流保护；过压保护；欠压保护；过热保护； 过载保护等 | |
广泛应用于机械、纺织、印染、包装、印刷、陶瓷、制药、食品及流水生产线等领域、尤其适用于各种OEM用途。

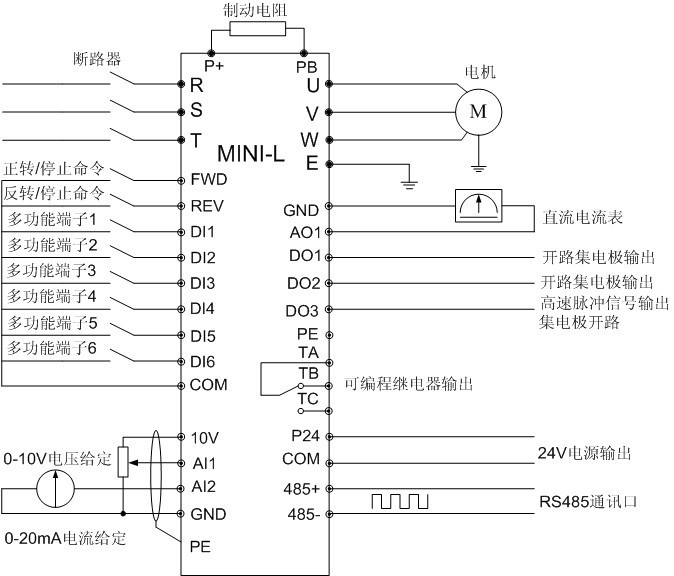

接线示意图：
1.AI2可以选择电压或者电流信号输入，由控制板上的三档二位开关JP1的位置切换。
2.AO1可以选择输出电压或者电流信号，由控制板上的三档二位开关JP2的位置切换。
